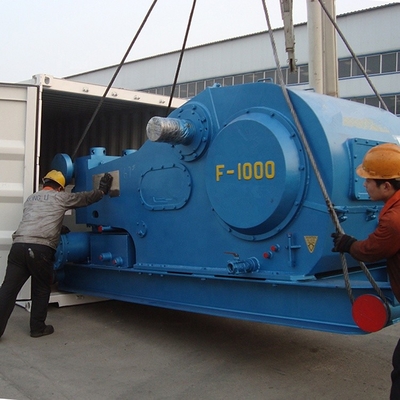

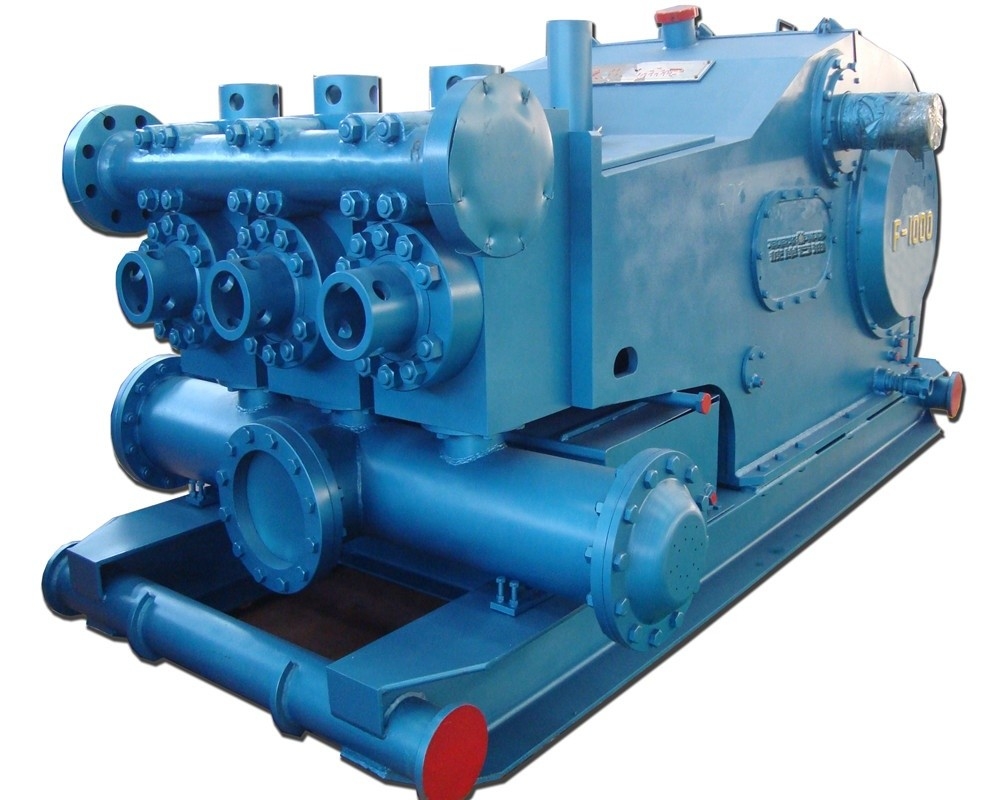

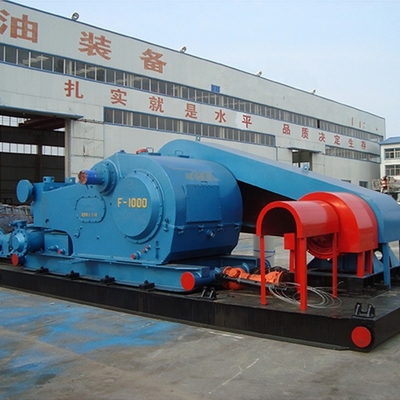

Αντλία φ-1000 ιπποδύναμη 800 λάσπης διατρήσεων αντλιών πρότυπα API 7K
Η λειτουργία της αντλίας λάσπης
Στη διάτρυση των φρεατίων πετρελαίου και φυσικού αερίου, χρησιμοποιείται στη λάσπη ρευστού διατρήσεων αντλιών για να το κάνει να κυκλοφορήσει και να ρεύσει για τον αντίκτυπο. Σύμφωνα με τη σημασία του του
η εργασία, αυτό συγκρίνεται με την καρδιά της εγκατάστασης γεώτρησης διατρήσεων.
Η κυκλοφορία λάσπης είναι μια βασική λειτουργία στην περιστροφική διαδικασία διάτρυσης, και οι κύριες λειτουργίες της είναι οι ακόλουθες:
1. Αφαιρέστε τα μοσχεύματα από το κατώτατο σημείο καλά και τα φέρτε στην επιφάνεια μέσω του δακτυλιοειδούς διαστήματος.
2. Κάνετε το κέικ λάσπης στον τοίχο φρεατίων για να αποτρέψετε τον τοίχο φρεατίων από την κατάρρευση.
3. Η ισορροπία ή ελέγχει την πίεση των στρωμάτων ελαίου, αερίου και νερού στο τρυπημένο με τρυπάνι καλά τμήμα για να αποτρέψει την έκρηξη.
4. Σύνθετο downhole καταστάσεων λαβών. Εάν το κατώτατο σημείο της ρωγμής αντιμετωπίζεται, το συνδέοντας υλικό αντλείται, και όταν κολλιέται το τρυπάνι,
το αργό πετρέλαιο και το έλαιο diesel αντλούνται για να απελευθερώσουν κολλημένο.
5. Δροσίστε το κομμάτι τρυπανιών και λαδώστε τη σειρά περιστρεφόμενων τρυπανιών.
F800 τεχνική παράμετρος αντλιών λάσπης
| Τύπος |
Οριζόντια τρηπλή ενιαία να ενεργήσει εμβολοφόρος αντλία |
Τύπος εργαλείων |
Ψαροκόκκαλο |
| Εκτιμημένη δύναμη, HP (KW) |
1000(746) |
Αναλογία εργαλείων |
4.207:1 |
| Εκτιμημένη ταχύτητα αντλιών, SPM |
140 |
Μέγιστο μέγεθος σκαφών της γραμμής από το μήκος κτυπήματος, ίντσες (χιλ.) |
63/4 " ×10» (170×254) |
| Σύνδεση αναρρόφησης, ίντσες |
12 |
Δοχείο βαλβίδων |
API#6 |
| Φλάντζα απαλλαγής, ίντσες |
5 |
Dia άξονων γραναζιών. (Χιλ.) |
73/4» (196.9mm) |
| Κατά προσέγγιση βάρος, Ibs (κλ) |
41420(18790) |
| Κλειδί μέσα (χιλ.) |
2×2 (50.8×50.8) |
| Δύναμη μηχανών |
55Kw |
Απόδοση
| Κτύπημα S/Minute |
Εκτίμηση δύναμης |
Μέγεθος σκαφών της γραμμής. Εκτίμηση πίεσης χιλ. MPA (PSI) |
| 170 |
160 |
150 |
140 |
130 |
120 |
110 |
| 16.6 |
2410 |
19 |
2725 |
21.4 |
3100 |
24.5 |
3555 |
28.4 |
4125 |
33.4 |
4840 |
34.5 |
5000 |
| KW |
HP |
Μετατόπιση L/S (GPM) |
| 140 |
746 |
1000 |
39.22 |
34.74 |
30.54 |
26.6 |
22.94 |
19.54 |
16.42 |
| 130 |
559 |
929 |
36.77 |
32.57 |
28.63 |
24.94 |
21.5 |
18.32 |
15.4 |
| 120 |
522 |
857 |
34.32 |
30.4 |
26.72 |
23.28 |
20.07 |
17.1 |
14.37 |
| 110 |
485 |
786 |
31.87 |
28.23 |
24.81 |
21.61 |
18.64 |
15.88 |
13.34 |
| 100 |
447 |
714 |
29.42 |
26.06 |
22.9 |
19.95 |
17.2 |
14.66 |
12.32 |
| 1 |
|
|
0,2451 |
0,2171 |
0,1909 |
0,1663 |
0,1434 |
0,1221 |
0,1026 |
Εμπορικό σήμα ανεφοδιασμού
BOMCO: Φ-500, Φ-800, Φ-1000, Φ-1300, Φ-1600, Φ-1600HL, Φ-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: Τ-500, Τ-800, Τ-1000, Τ-1600
ΠΕΤΡΕΛΑΙΟΠΗΓΗ: Α-350-PT, Α-650-PT, Α-850-PT, Α-1100-PT, Α-1400-PT, Α-1700-PT
WEATHERFORD: ΒΟΥΛΕΥΤΉΣ-5, ΒΟΥΛΕΥΤΉΣ-8, ΒΟΥΛΕΥΤΉΣ-10, ΒΟΥΛΕΥΤΉΣ-13, ΒΟΥΛΕΥΤΉΣ-16
ΕΘΝΙΚΟΣ: 7-π-50, 8-π-80, 9-π-100, 10-π-130, 12-π-160, 14-π-220, γ-250, γ-350, Κ-380, Κ-500-α, Κ-700
EMSCO: Φ-350, Φ-500, Φ-650, Φ-800, Φ-1000, FA-1300, FA-1600, ΦΒ-1300, ΦΒ-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER ΝΤΕΝΒΕΡ: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
