Λεπτομέρειες:
|
| Εκτιμημένη δύναμη εισαγωγής: | 956kw (1300HP | Κτύπημα: | 150 ελάχιστος-1 (150SPM) |
|---|---|---|---|
| μήκος κτυπήματος: | 229mm (9») | Αναλογία εργαλείων: | 4.185:1 |
| Μέγιστη πίεση εργασίας: | 34.5MPa | βαλβίδα: | API#6 |
| Max.Cylinder διάμετρος: | 61/2» | Μέγιστη πίεση κυλίνδρων: | 14.4MPa |
| Διάμετρος σωλήνων αναρρόφησης: | 254mm (10») | Διάμετρος σωλήνων απαλλαγής: | 51/8» φλάντζα (5000psi) |
| Επισημαίνω: | Αντλίες λάσπης RS φ-800 για τις εγκαταστάσεις γεώτρησης διατρήσεων,Ιπποδύναμη 800 αντλίες λάσπης για τις εγκαταστάσεις γεώτρησης διατρήσεων,Αντλία λάσπης πετρελαιοπηγών API 7K |
||

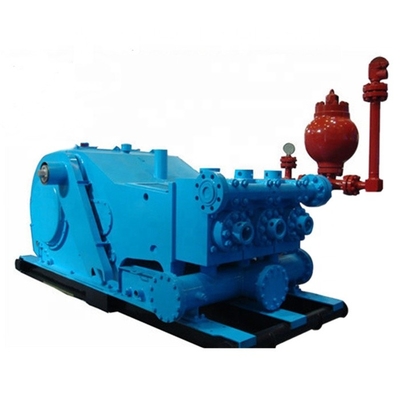

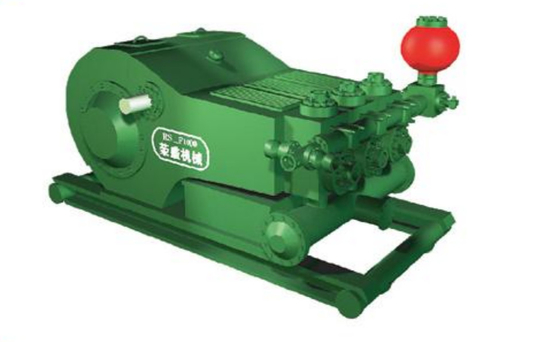

Αντλία λάσπης διατρήσεων για RS φ-800 ιπποδύναμη 800 αντλιών λάσπης πρότυπα API 7K
Τεχνική παράμετρος
| Πρότυπο αντλιών | Rs-F800 |
| Εκτιμημένη δύναμη εισαγωγής | 956kw (1300HP) |
| Κτύπημα | 150 ελάχιστος-1 (150SPM) |
| Μήκος κτυπήματος | 229mm (9») |
| Αναλογία εργαλείων | 4.185:1 |
| Max.working πίεση | 34.5MPa |
| Βαλβίδα | API#6 |
| Max.cylinder διάμετρος | 6 1/2» |
| Max.cylinder πίεση | 14.4MPa |
| Διάμετρος σωλήνων αναρρόφησης | 254mm (10») |
| Διάμετρος σωλήνων απαλλαγής | 5 1/8» φλάντζα (5000psi) |
| Διάμετρος γραναζιών | 177.8mm (7») |
| Κλειδί | 44.45×44.45mm (1 3/4 " ×1 3/4») |
| Διαστάσεις (χιλ.) | 3963×2005×1694 |
| Βάρος της κύριας μηχανής | 14000kg |
| Πίνακας της σχέσης μεταξύ της απαλλαγής και της πίεσης της αντλίας λάσπης rs-F800 | |||||||||
| Διάμετρος κυλίνδρων | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 | 4 1/2 | 4 | ||
| Πίεση απαλλαγής | MPA | 14.4 | 15.6 | 16.9 | 20.1 | 24.3 | 30 | 34.3 | |
| PSI | 2000 | 2260 | 2570 | 2950 | 3420 | 4015 | 4780 | ||
| Κτύπημα | Δύναμη εισαγωγής | Ικανότητα απαλλαγής (L/s) | |||||||
| ελάχιστος-1 | KW | Ιπποδύναμη | |||||||
| 150 | 588 | 800 | 36.76 | 34 | 31.32 | 26.32 | 21.75 | 17.62 | 13.92 |
| 140 | 548.8 | 746.7 | 34.3 | 31.73 | 29.23 | 24.57 | 20.3 | 16.45 | 12.99 |
| 130 | 509.6 | 693.3 | 31.85 | 29.47 | 27.14 | 22.81 | 18.85 | 15.27 | 12.06 |
| 120 | 470.4 | 640 | 29.4 | 27.2 | 25.06 | 21.06 | 17.4 | 14.1 | 11.14 |
| 110 | 431.2 | 586.7 | 26.95 | 24.93 | 22.97 | 19.3 | 15.95 | 12.92 | 10.21 |
| 1 | 3.92 | 5.33 | 0,245 | 0,227 | 0,209 | 0,175 | 0,145 | 0,117 | 0,093 |
| (Μηχανική αποδοτικότητα 90%, coefficiet της πληρότητας α=100%, και της ογκομετρικής αποδοτικότητας 100%) | |||||||||
RF φ-800 καθορισμένη λύση αντλιών λάσπης
| Αριθ. | Περιεχόμενο | Μονάδα | Qty |
| 1 | Rs-F800 αντλία λάσπης διατρήσεων, ηλεκτρική αντλία ψεκασμού 2.2Kw συσκευή, dampener παλμού KB-45 απαλλαγής συνέλευση (12gal, 5000psi), 15» απαλλαγή 5 τρόπος (φίλτρο μέσα), βαλβίδα ασφάλειας καρφιτσών κουράς Ja-3 (35MPa), αντιδονητικός μετρητής πίεσης (0-6000psi),» σκάφος της γραμμής κυλίνδρων 5, έμβολο. | ΣΥΝΟΛΟ | 2 |
| 2 | Μηχανή diesel ΓΑΤΩΝ C27 το 875HP@1800-210RPM (συμπεριλαμβανομένης της δεξαμενής, του ανεμιστήρα, του κασκόλ, του ελαιοψυκτήρα νερού) | ΣΥΝΟΛΟ | 2 |
| 3 | Υδραυλική μετάδοση S6620 της ALLISON | ΣΥΝΟΛΟ | 2 |
| 4 | Δημόσια βάση της μηχανής diesel και της μετάδοσης | ΣΥΝΟΛΟ | 2 |
| 5 | Συζευκτήρας DOX300F-400 και ασπίδα συζευκτήρων | ΣΥΝΟΛΟ | 2 |
| 6 | Κρεμώντας κιβώτιο μετάδοσης αλυσίδων αντλιών | ΣΥΝΟΛΟ | 2 |
| 7 | Ηλεκτρικό σύστημα λίπανσης κιβωτίων αλυσίδων | ΣΥΝΟΛΟ | 2 |
| 8 | Αντλία έγχυσης δύναμης (45KW, 380V, 50HZ) και πολλαπλή | ΣΥΝΟΛΟ | 2 |
| 9 | Μεγάλη βάση | ΣΥΝΟΛΟ | 2 |
| 10 | Σύστημα ελέγχου | ΣΥΝΟΛΟ | 2 |
| 11 | Εργαλεία σύνδεσης | ΣΥΝΟΛΟ | 2 |
| 12 | Ανταλλακτικά σύνδεσης | ΣΥΝΟΛΟ | 2 |
| 13 | Κόστος συνελεύσεων και διόρθωσης | ΣΥΝΟΛΟ | 2 |
| 14 | Κόστος συσκευασίας (nude συσκευασία) και φορτίο (λιμένας της Σαγκάη) | ΣΥΝΟΛΟ | 2 |
![]()
Εμπορικό σήμα ανεφοδιασμού
BOMCO: Φ-500, Φ-800, Φ-1000, Φ-1300, Φ-1600, Φ-1600HL, Φ-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: Τ-500, Τ-800, Τ-1000, Τ-1600
ΠΕΤΡΕΛΑΙΟΠΗΓΗ: Α-350-PT, Α-650-PT, Α-850-PT, Α-1100-PT, Α-1400-PT, Α-1700-PT
WEATHERFORD: ΒΟΥΛΕΥΤΉΣ-5, ΒΟΥΛΕΥΤΉΣ-8, ΒΟΥΛΕΥΤΉΣ-10, ΒΟΥΛΕΥΤΉΣ-13, ΒΟΥΛΕΥΤΉΣ-16
ΕΘΝΙΚΟΣ: 7-π-50, 8-π-80, 9-π-100, 10-π-130, 12-π-160, 14-π-220, γ-250, γ-350, Κ-380, Κ-500-α, Κ-700
EMSCO: Φ-350, Φ-500, Φ-650, Φ-800, Φ-1000, FA-1300, FA-1600, ΦΒ-1300, ΦΒ-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER ΝΤΕΝΒΕΡ: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
