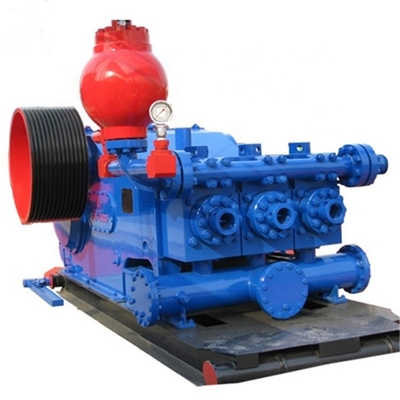

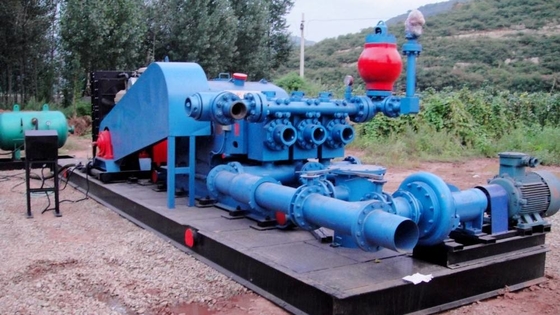

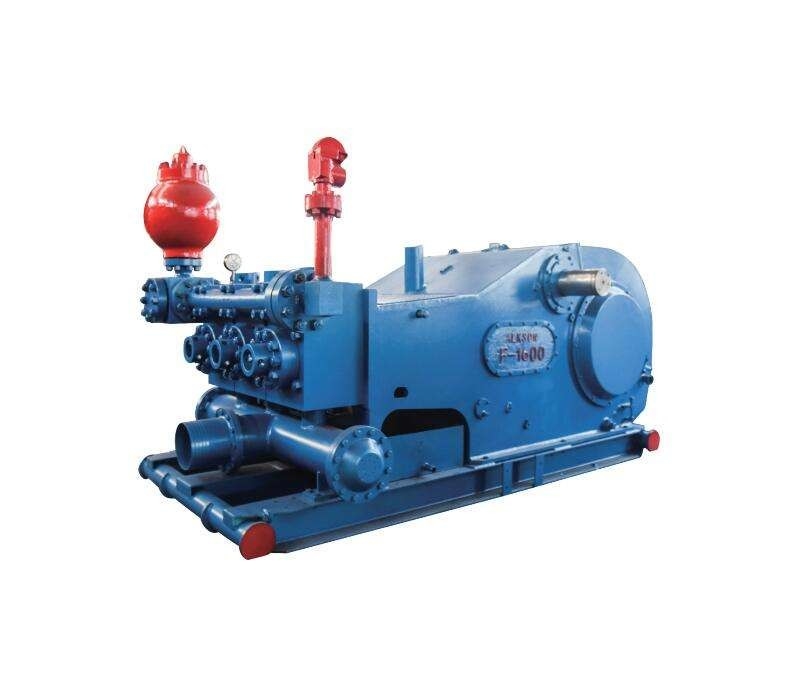

Αντλία λάσπης διατρήσεων για RS φ-1600 ιπποδύναμη 1600 αντλιών λάσπης
Συγκεκριμένη παράμετρος
| Πρότυπο αντλιών | Rs-F1600 |
| Εκτιμημένη δύναμη εισαγωγής | 1180kw (1600HP) |
| Κτύπημα | 120 ελάχιστος-1 (120SPM) |
| Μήκος κτυπήματος | 304.8mm (12») |
| Αναλογία εργαλείων | 4.206:1 |
| Max.working πίεση | 34.5MPa |
| Βαλβίδα | API#7 |
| Max.cylinder διάμετρος | 7 1/4» |
| Max.cylinder πίεση | 23.3MPa |
| Διάμετρος σωλήνων αναρρόφησης | 305mm (12») |
| Διάμετρος σωλήνων απαλλαγής | 5 1/8» φλάντζα (5000psi) |
| Διάμετρος γραναζιών | 215.9mm (8,5») |
| Κλειδί | 50.8×50.8mm (2 " ×2») |
| Διαστάσεις (χιλ.) | 4684×2413×2063 |
| Βάρος της κύριας μηχανής | 24751kg |
| Πίνακας της σχέσης μεταξύ της απαλλαγής και της πίεσης της αντλίας λάσπης rs-F1600 |
| | | | | | | | | | | |
| Διάμετρος κυλίνδρων | | | 7 1/4 | 7 | 6 3/4 | 6 1/2 | 6 1/4 | 6 | 5 1/2 | 5 |
| Πίεση απαλλαγής | MPA | 21.7 | 23.3 | 25.1 | 27.1 | 29.2 | 31.7 | 34.5 | 34.5 |
| PSI | 3146 | 3345 | 3750 | 3930 | 4235 | 4820 | 5000 | 5000 |
| Κτύπημα | Δύναμη εισαγωγής | | Ικανότητα απαλλαγής (L/s) |
| ελάχιστος-1 | KW | Ιπποδύναμη |
| 120 | 1180 | 1600 | 48.71 | 45.41 | 42.22 | 39.15 | 36.2 | 33.36 | 28.03 | 23.17 |
| 110 | 1078 | 1462 | 44.65 | 41.63 | 38.7 | 35.89 | 33.18 | 30.58 | 25.69 | 21.24 |
| 100 | 980 | 1329 | 40.59 | 37.84 | 35.18 | 32.63 | 30.17 | 27.8 | 23.36 | 19.31 |
| 90 | 882 | 1196 | 36.53 | 34.06 | 31.67 | 29.36 | 27.15 | 25.02 | 21.02 | 13.38 |
| 50 | 490 | 664 | 20.29 | 18.92 | 17.59 | 16.31 | 15.08 | 13.9 | 11.68 | 9.65 |
| 1 | 98 | 133 | 0,406 | 0,3784 | 0,3518 | 0,3263 | 0,3017 | 0,278 | 0,2336 | 0,1931 |
| (Μηχανική αποδοτικότητα 90%, coefficiet της πληρότητας α=100%, και της ογκομετρικής αποδοτικότητας 100%) | |
Καθορισμένη λύση αντλιών λάσπης
| Αριθ. | Περιεχόμενο | Μονάδα | Qty |
| 1 | Rs-F800 αντλία λάσπης διατρήσεων, ηλεκτρική αντλία ψεκασμού 2.2Kw συσκευή, dampener παλμού KB-45 απαλλαγής συνέλευση (12gal, 5000psi), 15» απαλλαγή 5 τρόπος (φίλτρο μέσα), βαλβίδα ασφάλειας καρφιτσών κουράς Ja-3 (35MPa), αντιδονητικός μετρητής πίεσης (0-6000psi),» σκάφος της γραμμής κυλίνδρων 5, έμβολο. | ΣΥΝΟΛΟ | 2 |
| 2 | Μηχανή diesel ΓΑΤΩΝ C27 το 875HP@1800-210RPM (συμπεριλαμβανομένης της δεξαμενής, του ανεμιστήρα, του κασκόλ, του ελαιοψυκτήρα νερού) | ΣΥΝΟΛΟ | 2 |
| 3 | Υδραυλική μετάδοση S6620 της ALLISON | ΣΥΝΟΛΟ | 2 |
| 4 | Δημόσια βάση της μηχανής diesel και της μετάδοσης | ΣΥΝΟΛΟ | 2 |
| 5 | Συζευκτήρας DOX300F-400 και ασπίδα συζευκτήρων | ΣΥΝΟΛΟ | 2 |
| 6 | Κρεμώντας κιβώτιο μετάδοσης αλυσίδων αντλιών | ΣΥΝΟΛΟ | 2 |
| 7 | Ηλεκτρικό σύστημα λίπανσης κιβωτίων αλυσίδων | ΣΥΝΟΛΟ | 2 |
| 8 | Αντλία έγχυσης δύναμης (45KW, 380V, 50HZ) και πολλαπλή | ΣΥΝΟΛΟ | 2 |
| 9 | Μεγάλη βάση | ΣΥΝΟΛΟ | 2 |
| 10 | Σύστημα ελέγχου | ΣΥΝΟΛΟ | 2 |
| 11 | Εργαλεία σύνδεσης | ΣΥΝΟΛΟ | 2 |
| 12 | Ανταλλακτικά σύνδεσης | ΣΥΝΟΛΟ | 2 |
| 13 | Κόστος συνελεύσεων και διόρθωσης | ΣΥΝΟΛΟ | 2 |
| 14 | Κόστος συσκευασίας (nude συσκευασία) και φορτίο (λιμένας της Σαγκάη) | ΣΥΝΟΛΟ | 2 |
Εμπορικό σήμα ανεφοδιασμού
BOMCO: Φ-500, Φ-800, Φ-1000, Φ-1300, Φ-1600, Φ-1600HL, Φ-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: Τ-500, Τ-800, Τ-1000, Τ-1600
ΠΕΤΡΕΛΑΙΟΠΗΓΗ: Α-350-PT, Α-650-PT, Α-850-PT, Α-1100-PT, Α-1400-PT, Α-1700-PT
WEATHERFORD: ΒΟΥΛΕΥΤΉΣ-5, ΒΟΥΛΕΥΤΉΣ-8, ΒΟΥΛΕΥΤΉΣ-10, ΒΟΥΛΕΥΤΉΣ-13, ΒΟΥΛΕΥΤΉΣ-16
ΕΘΝΙΚΟΣ: 7-π-50, 8-π-80, 9-π-100, 10-π-130, 12-π-160, 14-π-220, γ-250, γ-350, Κ-380, Κ-500-α, Κ-700
EMSCO: Φ-350, Φ-500, Φ-650, Φ-800, Φ-1000, FA-1300, FA-1600, ΦΒ-1300, ΦΒ-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER ΝΤΕΝΒΕΡ: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
