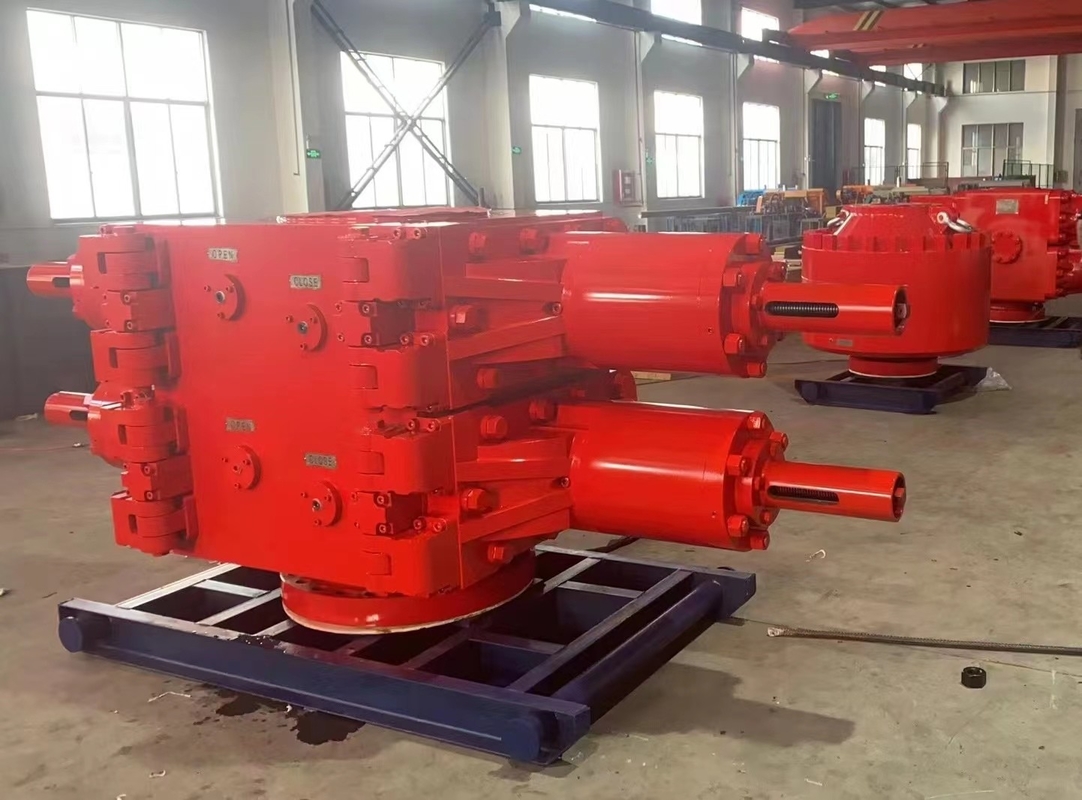

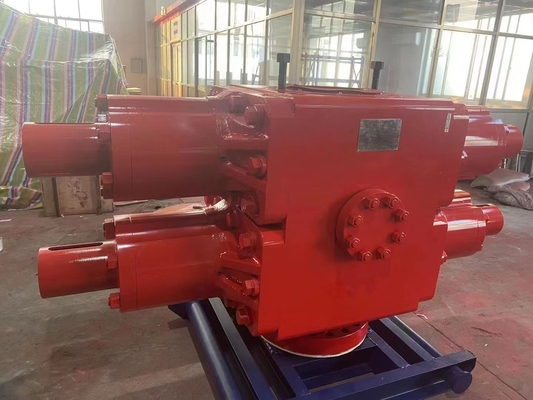

Διπλό Ram BOP εξοπλισμός για την πρόληψη εκρήξεων πετρελαϊκών πετρελαίων 2FZ18-35

2FZ18-35 Εξοπλισμός αποτροπής εκρήξεως πετρελαϊκών πετρελαϊκών πετρελαίων με διπλό Ram BOP

Ι. Εξοπλισμός για την πρόληψη εκρήξεων: μοντέλο προϊόντος: 2FZ18-35

ΙΙ.Εξοπλισμός για την πρόληψη των εκρήξεων
Ο υδραυλικός προληπτής εκρήξεως διπλού ράμματος έχει σχεδιαστεί για να ελέγχει αποτελεσματικά τις εκρήξεις κατά τη δοκιμή πετρελαίου (αερίου).Ο υδραυλικός προληπτής εκρήξεως διπλού ράμματος μπορεί να χρησιμοποιείται μόνος του ή σε συνδυασμό με έναν προληπτή εκρήξεως ενός ράμματοςΜπορεί επίσης να χρησιμοποιηθεί σε συνδυασμό με ένα δακτυλιοειδές προληπτικό.
ΙΙΙ. Αρχή λειτουργίας του εξοπλισμού για την πρόληψη των εκρήξεων
1. Αρχή δράσης διακόπτη
Όταν το λάδι υψηλής πίεσης του υδραυλικού συστήματος ελέγχου εισέρχεται στον θάλαμο κλεισίματος των αριστερών και δεξιών υδραυλικών κυλίνδρων,το έμβολο πιέζεται για να οδηγήσει τον άξονα του κρόταφου και το συγκρότημα του κρόταφου προς το κέντρο της κεφαλής του πηγάδι, αντίστοιχα κατά μήκος των γραμμών που ορίζονται από τον θάλαμο του κρόταφου για να σφραγίσει το πηγάδιΌταν το λάδι υψηλής πίεσης εισέρχεται στον θάλαμο ανοίγματος των αριστερών και δεξιών υδραυλικών κυλίνδρων,το έμβολο πιέζεται για να οδηγήσει τον άξονα και τη συναρμολόγηση του άξονα για να απομακρυνθεί από το κέντρο της κεφαλής του πηγάδι για να ανοίξει την κεφαλή του πηγάδιΟ διακόπτης πύλης ελέγχει τις ενέργειες ανοίγματος και κλεισίματος του προφυλακτήρα εκρήξεως από την βαλβίδα αναστροφής του υδραυλικού συστήματος ελέγχου.
2Αρχή σφράγισης:
Ο προληπτικός προφυλάκτης πρέπει να διαθέτει τέσσερις σφραγίδες για την αποτελεσματική σφράγιση της κεφαλής του πηγάδι, και συγκεκριμένα: την σφραγίδα της κορυφής του πηγάδι και την σφραγίδα του κελύφους.Σφραγίδα μεταξύ της θήκης και της πλευρικής πόρταςΗ σφραγίδα ανάμεσα στον άξονα της πύλης και την πλευρική πόρτα.
Η διαδικασία σφράγισης της πύλης χωρίζεται σε δύο στάδια: πρώτον, υπό την επίδραση υδραυλικού ελαίου,ο άξονας της πύλης σπρώχνει τον μπροστινό σφραγιστικό ελαστικό πυρήνα της πύλης για να συμπιέσει και να παραμορφώσει το μπροστινό μέρος σφραγίσματοςΤο πρώτο σημείο είναι η επιφάνεια της σφραγίδας και το δεύτερο σημείο είναι η επιφάνεια της σφραγίδας, η επιφάνεια της σφραγίδας και η επιφάνεια της σφραγίδας.η πίεση του πηγάδι πιέζει την μπροστινή σφραγίδα του κριάρι από το πίσω μέρος του κριάρι για να πιέσει περαιτέρω και να παραμορφωθείΤαυτόχρονα, η πίεση του πηγάδι ωθεί το κρέας από το κάτω μέρος για να επιπλέει κοντά στην άνω επιφάνεια σφράγισης του κελύφους, σχηματίζοντας έτσι μια αξιόπιστη σφραγίδα, η οποία ονομάζεται πηγάδι.Η πίεση βοηθά την επίδραση σφράγισης.
Τα συγκεκριμένα καθήκοντα είναι:
1Όταν υπάρχει σωλήνας στο πηγάδι, μπορεί να κλείσει το δακτυλιοειδές κενό μεταξύ του περιβλήματος και του σωλήνα.που μπορεί να κλείσει το δακτυλιοειδές χώροΟι σωλήνες με τις παραπάνω προδιαγραφές είναι επίσης διαθέσιμες με πύλες καλωδίων.
2Όταν δεν υπάρχει εργαλείο γεώτρησης στο πηγάδι, το πηγάδι μπορεί να σφραγιστεί με πλήρη πύλη σφραγίσματος.
3Για να ελέγχεται αποτελεσματικά η πίεση σχηματισμού, μπορεί να χρησιμοποιηθεί σε συνδυασμό με τον δοκιμαστικό σωλήνα πετρελαίου (αερίου) για την επίτευξη λειτουργιών εξισορρόπησης πίεσης.
4Ειδικές εργασίες, όπως η σφαγή και ο καθαρισμός των πηγών, μπορούν να διεξάγονται ενώ η κεφαλή του πηγάδι είναι κλειστή.
IV. Βασικές τεχνικές παραμέτρους της BOP
Ονομασία: Υδραυλικός διπλός προφυλακτήρας εκρήξεων
Πρότυπο: 2FZ18-35
Δυναμική πίεση λειτουργίας: 35Mpa
Ονομαστική διάμετρος: 180 mm (7 1/16)
Πίεση δοκιμής αντοχής: 52,5 MPa
Προδιαγραφές Ram: Η άνω κοιλότητα είναι εξοπλισμένη με 2 7/8?, η κάτω κοιλότητα είναι εξοπλισμένη με πλήρως κλειστή πύλη
**Συνδέσεις κάτω: 350 φλάντζες
Σύνδεση κάτω: 350 φλάντζες
