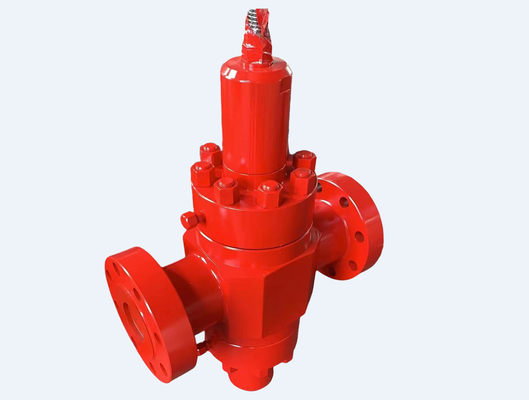

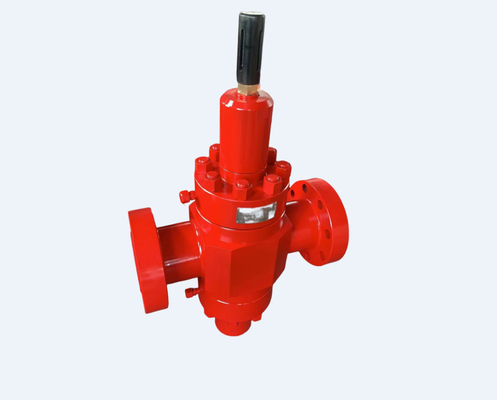

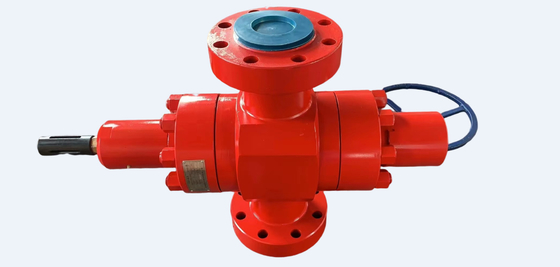

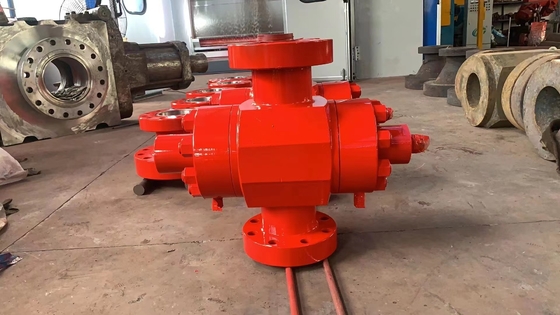

Εγχειρίδιο βαλβίδας πύλης επίπεδη βαλβίδα 4 1/16 ίντσες πίεση 10000PSI API PSL3 υλικό σώματος χάλυβα άνθρακα
1Κύριος σκοπός και εφαρμογή
Η βαλβίδα πύλης πλάκας χρησιμοποιείται για τη διαβίβαση / διακοπή του αγωγού ελέγχου και των άλλων μέσων, η ονομαστική πίεση εργασίας των οποίων είναι 70 MPa, η πλήρης διάτρηση απαιτεί 103 mm, το εύρος θερμοκρασίας εργασίας είναι -29 °C ~ + 121 °C,και ποια μέσα περιλαμβάνουν πετρέλαιο, φυσικό αέριο και άλλα υλικά σε οξύ περιβάλλον και μη οξύ περιβάλλον
2Προδιαγραφή τεχνολογίας
α. Πρότυπο εκτέλεσης του προϊόντος: προδιαγραφή API SPEC 6A για την κεφαλή πηγάδι και το X-mas assy.
β. Δυναμική πίεση λειτουργίας: 70MPa (10000PSI)
γ. Ονομαστική διάτρηση: 103 mm (4 1/16 ίντσες)
δ. Υδραυλική πίεση ελαίου ελέγχου: 10,5 MPa
ε. Επιπέδου ονομαστικής θερμοκρασίας: LU
f. Επίπεδο υλικού: DD
g. Επίπεδο προδιαγραφών προϊόντος: PSL 3
h. Επίπεδο απαιτήσεων απόδοσης: PR1
3.Το χαρακτηριστικό της δομής
3.1 Η βαλβίδα είναι ανερχόμενη βαλβίδα θύρας πλάκας που αποτελείται από σώμα βαλβίδας, κάθισμα βαλβίδας, ελατήριο κυμάτων, δίσκο βαλβίδας, βαλβίδη βαλβίδας, καπό βαλβίδας, καρφίτσα βαλβίδας, σφραγίδες συσκευασίας κ.λπ. (βλέπε παραρτημένο σχέδιο)
3.2Όλα τα μέρη (επιφάνεια υγρή) της βαλβίδας είναι κατασκευασμένα από κράμα χάλυβα ή από ανοξείδωτο χάλυβα, τα οποία μπορούν να πληρούν τις απαιτήσεις κατάστασης που καθορίζονται από την τεχνική προδιαγραφή.
3.3 Το κάθισμα της βαλβίδας είναι κατασκευασμένο με πλωτή σφραγίδα, η οποία καθιστά το κάθισμα της βαλβίδας σφιχτά συνδεδεμένο με την πλάκα της βαλβίδας, υπάρχει πλήρης σφραγίδα λιπαρών υλών στην κοιλότητα της βαλβίδας με καλύτερη σφραγίδα.Οι επιφάνειες σφράγισης της πλάκας της βαλβίδας και του καθίσματος της βαλβίδας υποβάλλονται σε επεξεργασία με συγκολλημένο καρβίδιο βάσης νικελίου σκληρότητας 45 ~ 62HRC, οι οποίες έχουν υψηλής σκληρότητας αντι-αβραβικό και αντι-φλεγμονή για να αυξήσουν τη διάρκεια ζωής της βαλβίδας.
3.4 Το γεμιστήρα συσκευασίας είναι δομής τύπου mouth, η οποία μπορεί να διατηρήσει αποτελεσματική σφραγίδα σε ονομαστική πίεση και υψηλή πίεση.
3.5. Μετά την βαλβίδα είναι συνδεδεμένη με υδραυλικό σωλήνα ελέγχου,η θέση του κυλίνδρου πετρελαίου ωθείται να κινηθεί προς τα πάνω και προς τα κάτω με την επαφή με την πίεση του υγρού, έτσι ώστε η βαλβίδα στέλεχος έχει συγχρονισμένη κίνηση με την πλάκα βαλβίδαςΌταν η θέση κινείται προς τα πάνω, η ράβδος δείκτη κινείται προς τα πάνω μαζί της, η βαλβίδα τρέχει για να ανοίξει, διαφορετικά η βαλβίδα τρέχει για να κλείσει.
4. Αποθήκευση, Μεταφορά και Συντήρηση. .
4.1Η βαλβίδα πρέπει να φυλάσσεται σε στεγνό και αεριώδες χώρο και να κλείνει την τρύπα για να κλείσει η βαλβίδα.
4.2Ως αποθήκευση, το συνδεδεμένο άκρο θα πρέπει να βαφτεί με λάδι για αντιτριβή και αντιφθορά.
4.3. Πριν από την παράδοση, η κοιλότητα της βαλβίδας είναι γεμάτη με λίπος σφράγισης υψηλής πίεσης.το λιπαρό σφραγίσματος πρέπει να εγχέεται στην κοιλότητα της βαλβίδας με την ενέσιμη βαλβίδα σφραγίσματος ή το καπό της βαλβίδας. Αν χρειαστεί, ξεβρώνετε τους νώτλους της βαλβίδας ένεσης λιπαρών σφραγίδων και συνδέετε το όπλο ένεσης λιπαρών σφραγίδων υψηλής πίεσης για την ένεση λιπαρών σφραγίδων στην κοιλότητα της βαλβίδας, στη συνέχεια βιδώστε τον νώτλο.
4.4 Η βαλβίδα χρησιμοποιείται για το άνοιγμα/κλείσιμο μέσου ροής. Κατά τη διάρκεια της χρήσης, η βαλβίδα πρέπει να παραμένει σε θέση "πλήρως ανοικτή" ή "πλήρως κλειστή", απαγορεύεται να χρησιμοποιείται για ρύθμιση ροής,να επηρεάσει κατά άλλον τρόπο τις ιδιότητες σφράγισης και τη διάρκεια ζωής των βαλβίδων.
5Δοκιμασία πίεσης και εγκατάσταση
5.1Πριν από την παράδοση της βαλβίδας,103Οι δοκιμές υδραυλικής πίεσης 0,5 MPa είχαν γίνει δύο φορές.
a..Διαδικασία της δοκιμαστικής πίεσης: οι δύο άκρες δοκιμάζονται τρεις φορές χωριστά, ο χρόνος πίεσης σε στάση δεν είναι μικρότερος από 3 λεπτά την πρώτη φορά,ο χρόνος πίεσης σε όρθια στάση δεν είναι μικρότερος από 15 λεπτά κατά τη δεύτερη και τρίτη φορά"Δεν πρέπει να υπάρχει διαρροή ή μείωση κατά τη διάρκεια της πίεσης στάσης.
5.3 Για τη σύνδεση της βαλβίδας με τη σωλήνα, μπορεί να τοποθετηθεί στο τέλος της βαλβίδας το στεγαστικό δακτυλίδι BX155 και να συνδέεται ένα ζευγάρι φλάντζας με βίδες και νάτσες, οι οποίες πρέπει να είναι βιδωμένες,και δύο κομμάτια από 1 "υδραυλικό σωλήνα του υδραυλικού πίνακα ελέγχου θα συνδεθεί με ασφάλεια με την επάνω τρύπα και την κάτω τρύπα στην πλευρά του υδροκύλινδρου, ώστε η βαλβίδα να μπορεί να ανοίγει/να κλείσει.
6. Επισκευή
6.1. Υπάρχει μια μικρή διαρροή μεταξύ ενός ζευγαριού σφραγίδων του δίσκου βαλβίδας και το κάθισμα της βαλβίδας, όταν σφραγίσματος λίπος θα εγχυθεί στην κοιλότητα της βαλβίδας από σφραγίσματος λίπος εγχύση βαλβίδας, εάν αποτύχει,η επιφάνεια σφράγισης μπορεί να έχει γρατζουνιές ή φθοράΗ ανακαίνιση θα γίνει με το φινίρισμα προσώπου και γης.
6.2. Καθώς εμφανίζεται διαρροή στο στέλεχος της βαλβίδας ή στο γεμιστήρα συσκευασίας του στελεχίου ισορροπίας, το γεμιστήρα πρέπει να αντικατασταθεί.
