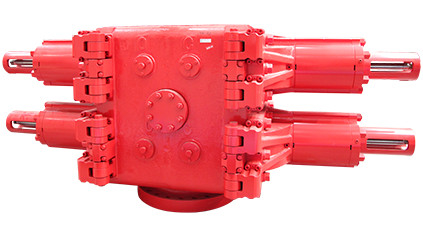

Εξοπλισμός για την πρόληψη εκρήξεων τύπου S Ram BOP Borer 13 5/8 " 15000psi
Διαρθρωτικό χαρακτηριστικό
● Τα κατασκευαστικά στοιχεία υπό πίεση υιοθετούν ανώτερο κράμα χάλυβα με καλή αντοχή και αντοχή σε πρόσκρουση.
● Η σφραγίδα της πόρτας του BOP υψηλής πίεσης χρησιμοποιεί συνδυασμένη σφραγίδα, η οποία έχει καλύτερη σφραγίδα από την πίεση του πηγάδι.
● Χρησιμοποιήστε πλωτή ή ολοκληρωμένη πύλη, μπορεί να σφραγίσει με ασφάλεια και να αλλάξει εύκολα.
● Χρησιμοποιήστε διάδρομο πετρελαίου τύπου θάβλου, η μάντηλα του ρουλεμπορίου είναι διαχωρισμένη από την υδραυλική μάντηλα.
● Η δομή των χάντζων είναι απλή, εύκολη να διαλύεται και να τοποθετείται.
● Χρησιμοποιήστε ένα μεγάλο κέλυφος τύπου τόξου και στις δύο πλευρές του θαλάμου, και μετακινηθείτε με το κέλυφος τύπου τόξου γύρω, για να μειώσετε την κορυφαία πίεση του κέλυφου υπό πίεση.
● Με συμπαγή δομή, μικρότερη από παρόμοια ξένα προϊόντα.
● Το εσωτερικό περίβλημα του ανθεκτικού σε χαμηλές θερμοκρασίες BOP μπορεί να επεξεργαστεί αγωγούς, για να κάνει τη ροή του ατμού μέσα στο BOP, να ακτινοβολεί θερμότητα.
Συνέλευση Ραμ
● Ράμ για σωλήνες
1- Πάνω σφραγίδα. - Προς τα εμπρός σφραγίδα.
Συγκρότημα Ram τύπου HF
1. Ραμ σώματος 2. μπουλτό 3. μπουλτό 4.
5. Κρατητής σφραγίδας
Συγκρότημα Ram τύπου S
1. Επάνω ελαστικό σφραγίδας 2. Μπροστά ελαστικό σφραγίδας 3. Σώμα Ram
4Κρατητής σύμπλεξης 5.
Συγκρότημα Ram τύπου H
Ράμ για κοψίματα
Ο κούκλος μπορεί να κόψει σωλήνα, να κλείσει τυφλά την κεφαλή του πηγάδι, και επίσης να χρησιμοποιηθεί ως τυφλός κούκλος όταν δεν υπάρχει σωλήνας στο πηγάδι.
● Σε κανονικές συνθήκες χρησιμοποιείται ως τυφλός κριάρι, σε περίπτωση έκτακτης ανάγκης, χρησιμοποιείται ως κριάρι κοπής.
● Το ατμιστήρα κοπής μπορεί να κοπεί επανειλημμένα σωλήνα και να μην βλάψει την λεπίδα, Η φθαρμένη λεπίδα μπορεί να επαναχρησιμοποιηθεί μετά την επισκευή.Επιτρέπεται η αντικατάσταση του ελαστικού σφράγισης.
● Η συνηθισμένη λεπίδα του κριάριου είναι ενσωματωμένη στο σώμα του κριάριου.
● Η λεπίδα του κριάριου που είναι ανθεκτικό σε υψηλή θειάφι BOP χωρίζεται από το σώμα του κριάριου, το οποίο είναι εύκολο να αλλάξει την λεπίδα μετά τη βλάβη της λεπίδας και να κάνει το σώμα του κριάριου σε θέση να χρησιμοποιείται επανειλημμένα.
● Η επιφάνεια σφράγισης επαφής μεταξύ της κορυφαίας σφραγίδας του κούρεματος και της λεπίδας είναι μεγάλη, γεγονός που μειώνει αποτελεσματικά την πίεση στην επιφάνεια σφραγίδας από καουτσούκ και παρατείνει τη διάρκεια ζωής της.
1. Κάτω σιδερένιο σώμα 2. Πάνω ελαστικό σφραγίδας 3. Δεξί ελαστικό σφραγίδας 4. Σφραγίδα σφραγίδας3. Αριστερό ελαστικό σφραγίδας 3.
4. Πάνω ελαστικό σφραγίδας 5. Αριστερό ελαστικό σφραγίδας 6.
Δομή συναρμολόγησης σιδηροτροφικού σιδηροτροφικού σιδηροτροφικού συστήματος τύπου S
Αλλακτικός RAM
Η μεταβλητή σφραγίδα μπορεί να χρησιμοποιηθεί για τη σφραγίδα διαφορετικής διάμετρου της χορδής σωλήνα.Η εγκατάσταση του μεταβλητού ram στο BOP είναι η ίδια με το κοινό ram, δεν χρειάζεται να αλλάξετε κανένα μέρος του BOP.
1. μεταβλητό καουτσούκ Ram 2. σώμα Ram 3. κορυφαία σφραγίδα καουτσούκ
Δομή συναρμολόγησης μεταβλητής Ram του τύπου S Ram BOP
S Ram Προδιαγραφή και μοντέλο BOP
Πίεση λειτουργίας
(psi) |
Βόρυ (σε) |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
|
|
|
|
|
|
|
| 105-15000 |
S |
S |
S |
S |
|
|
|
|
|
| 70-10000 |
S |
S |
S |
S |
|
S |
|
|
|
| 35-5000 |
S |
S |
S |
S |
S |
S |
|
S |
|
| 21-3000 |
S |
S |
S |
S |
S |
|
S |
|
S |
| 14-2000 |
|
|
|
|
|
|
|
S |
|
Σημείωση:Προδιαγραφή και μοντέλο της BOP S Ram
S αντιπροσωπεύει τον τύπο S ram BOP
| Προδιαγραφή και μοντέλο |
Κεντρική διάτρηση
mm (σε) |
Εργασιακή πίεση
MPa ((psi) |
Ποσότητα πετρελαίου για άνοιγμα (Μία φιάλη) |
Ποσότητα πετρελαίου για κλείσιμο ((Μιακύλινδρο) |
Τύπος Ram |
Μέγεθος Ram
(σε) |
Μέγεθος mm |
βάρος kg |
Συνιστώμενος κωδικός BOP |
| μήκος |
πλάτος |
ύψος |
μοναχικό |
διπλή |
| μοναχικό |
διπλή |
| Σειρά 180 ((71/16 ίντσες |
(2)FZ18-21 |
179.4(71/16) |
21-3000 |
1.6 |
2 |
H |
μέγιστο5 9/16 |
1420 |
645 |
568 |
854 |
855 |
1540 |
(2)S04.00 |
| (2)FZ18-35 |
179.4(71/16) |
35-5000 |
1.6 |
2 |
H |
μέγιστο5 9/16 |
1420 |
645 |
624 |
910 |
895 |
1580 |
(2)S48.00 |
| (2)FZ18-70 |
179.4(71/16) |
70-10000 |
2.2 |
2.5 |
H |
μέγιστο5 9/16 |
1720 |
640 |
897 |
1262 |
1660 |
3020 |
(2)S62.00 |
| (2)FZ18-105 |
179.4(71/16) |
105-15000 |
7.4 |
8 |
H |
μέγιστο5 1/2 |
1988 |
820 |
922 |
1372 |
3175 |
5885 |
(2)S29.00A |
| Συμπεριλαμβανομένων των ειδών που χρησιμοποιούνται για την κατασκευή συσκευών |
(2)FZ23-21 |
228.6-9 |
21-3000 |
1.3 |
1.5 |
HF |
μέγιστο 7 |
1526 |
565 |
580 |
866 |
705 |
1250 |
(2)S79.00 |
| (2)FZ23-35 |
228.6-9 |
35-5000 |
4.7 |
5.3 |
HF |
μέγιστο 7 |
2036 |
720 |
805 |
1190 |
1830 |
3415 |
(2)S23.00 |
| (2)FZ23-70 |
228.6-9 |
70-10000 |
7 |
8 |
H |
μέγιστο 7 |
2324 |
850 |
1038 |
1518 |
3635 |
6835 |
(2)S01.00 |
| (2)FZ23-105 |
228.6-9 |
105-15000 |
10.2 |
10.9 |
HF |
μέγιστο 7 |
2170 |
920 |
1140 |
1640 |
4150 |
7500 |
(2)S93.00 |
| Συνολικές εκπομπές |
(2)FZ28-21 |
279.4-11 |
21-3000 |
2.7 |
3.2 |
S |
μέγιστο 8 5/8 |
1846 |
675 |
740 |
1100 |
1400 |
2550 |
(2)S77.00 |
| (2)FZ28-35 |
279.4-11 |
35-5000 |
5.4 |
6.2 |
S |
μέγιστο 8 5/8 |
2265 |
785 |
895 |
1325 |
2475 |
4550 |
(2)S45.00 |
| (2)FZ28-70 |
279.4-11 |
70-10000 |
7 |
8 |
H |
μέγιστο 8 5/8 |
2324 |
850 |
1102 |
1582 |
3770 |
6850 |
(2)S16.00 |
| (2)FZ28-105 |
279.4-11 |
105-15000 |
14.6 |
16.7 |
H |
μέγιστο 8 5/8 |
2650 |
1050 |
1244 |
1784 |
6303 |
11028 |
(2)S67.00 |
| 346 ((135/8 ίντσες) σειράς |
(2)FZ35-21 |
346.1 ((135/8) |
21-3000 |
7.8 |
8.9 |
S |
μέγιστο 10 3/4 |
2414 |
760 |
774 |
1164 |
2705 |
5115 |
(2)S78.00 |
| (2)FZ35-35 |
346.1 ((135/8) |
35-5000 |
7.9 |
9.3 |
S |
μέγιστο 10 3/4 |
2415 |
847 |
930 |
1370 |
3010 |
5480 |
(2)S103.00 |
| (2)FZ35-70 |
346.1 ((135/8) |
70-10000 |
18 |
20.7 |
HF |
μέγιστο 10 3/4 |
2786 |
1085 |
1276 |
1782 |
6120 |
11135 |
(2)S104.00 |
| (2)FZ35-105 |
346.1 ((135/8) |
105-15000 |
17.4 |
20 |
H |
μέγιστο 10 3/4 |
3074 |
1140 |
1420 |
1985 |
8945 |
16070 |
(2)S115.00 |
| 425 ((163/4 ίντσες) |
(2)FZ43-35 |
425.5(163/4) |
35-5000 |
10.3 |
11.6 |
HF |
μέγιστο 10 3/4 |
2923 |
1190 |
1090 |
1570 |
5300 |
9860 |
(2)S95.00 |
| 476 ((183/4 ίντσες) σειρά |
(2)FZ48-35 |
476.3(183/4) |
35-5000 |
24.5 |
27.9 |
HF |
μέγιστο 16 |
3430 |
1440 |
1504 |
2072 |
9758 |
12286 |
(2)S116.00 |
| (2)FZ48-70 |
476.3(183/4) |
70-10000 |
24.5 |
27.9 |
HF |
μέγιστο 16 |
3430 |
1440 |
1618 |
2186 |
10312 |
20624 |
(2)S102.00 |
| 527 ((203/4in) |
(2)FZ53-21 |
527.1 ((203/4) |
21-3000 |
12.2 |
13.6 |
HF |
μέγιστο 16 |
3424 |
1165 |
1065 |
1650 |
6130 |
13355 |
(2)S83.00 |
| Συνολικές συσκευές για την παραγωγή ηλεκτρικών συλλεκτών |
(2)FZ54-14 |
539.8(211/4) |
14-2000 |
12.1 |
13.8 |
HF |
μέγιστο 16 |
3300 |
1130 |
940 |
1480 |
5560 |
10200 |
(2)S33.00 |
| (2)FZ54-35 |
539.8(211/4) |
35-5000 |
26 |
29.6 |
HF |
μέγιστο 16 |
3590 |
1445 |
1320 |
1950 |
9270 |
17670 |
(2)S105.00 |
| 680 ((263/4in) |
(2)FZ68-21 |
679.5 ((263/4) |
21-3000 |
32.6 |
37 |
HF |
μέγιστο 18 5/8 |
4350 |
1450 |
1250 |
1870 |
12360 |
20290 |
(2)S87.00 |
| Σημείωση:1Η πίεση δοκιμής είναι 1,5 φορές μεγαλύτερη από την κανονική πίεση. |
| 2Η πίεση λειτουργίας είναι από 8.4Mpa έως 10.5Mpa |
Εφαρμογή των προδιαγραφών λειτουργίας για το σιδηροδρομικό σιδηρόδρομο τύπου S
| Τύπος BOP |
Μοντέλο BOP |
Συνιστώμενος κωδικός BOP |
Τύπος κυλίνδρου |
Προδιαγραφή του σωλήνα γεώτρησης |
| S |
(2)FZ 18-70 |
(2)S62.00 |
Κανονικός κύλινδρος |
|
| (2)S92.00 |
Κύλινδρο με αντίστοιχη αναβάθμιση |
4 1/2" 16.6lb/ft G-105 PSL-3 |
| (2)FZ28-35 |
(2)S45.00 |
Μεγάλος κύλινδρος |
|
| (2)S100.00 |
Μεγάλος κύλινδρος |
5" 19.5lb/ft G-105 PSL-3 |
| (2)FZ 28-70 |
(2)S16.00 |
Κανονικός κύλινδρος |
|
| (2)S02.00 |
Μεγάλος κύλινδρος |
5" 19.5lb/ft G-105 PSL-3 |
| (2)FZ 35-35 |
(2)S103.00 |
Κανονικός κύλινδρος |
|
| (2)S99.00 |
Μεγάλος κύλινδρος |
5" 19.5lb/ft G-105 PSL-3 |
| (2)FZ 35-70 |
(2)S104.00 |
Κανονικός κύλινδρος |
5" 19.5lb/ft G-105 PSL-3 |
| (2)S112.00 |
Μεγάλος κύλινδρος |
5 1/2′′ 24.7lb/ft G-105 PSL-3 |
| (2)S117.00 |
Κύλινδρο με αντίστοιχη αναβάθμιση |
5 1/2" 24.7lb/ft S-135 PSL-3 |
| (2)FZ 35-105 |
(2)S115.00 |
Κανονικός κύλινδρος |
5" 19.5lb/ft G-105 PSL-3 |
| (2)S113.00 |
Κύλινδρο με αντίστοιχη αναβάθμιση |
5 1/2" 24.7lb/ft S-135 PSL-3 |
| (2)FZ 54-35 |
(2)S105.00 |
Κανονικός κύλινδρος |
5" 19.5lb/ft G-105 PSL-3 |
Τύπος S Μεταβλητό εύρος Ram
| Τύπος BOP |
Μοντέλο BOP |
Πεδίο μεταβλητής RAM (σε) |
| S |
(2)FZ 18-70 |
2 3/8 "-3 1/2" |
| (2)FZ28-35 |
2 3/8 "-3 1/2" |
3 1/2 ιντσών-5 ιντσών. |
| (2)FZ 28-70 |
2 3/8 "-3 1/2" |
3 1/2 ιντσών-5 ιντσών. |
| (2)FZ 35-35 |
2 3/8-3 1/2 |
2 7/8 "-5" |
4 1/2-5 1/2 |
5-7 ίντσες. |
| (2)FZ 35-70 |
2 3/8-3 1/2 |
3 1/2-5 ίντσες. |
4 1/2-5 1/2 |
5-7 ίντσες. |
| (2)FZ 35-105 |
2 3/8-3 1/2 |
3 1/2-5 ίντσες. |
4 1/2-5 1/2 |
5-7 ίντσες. |
| (2)FZ 53-21 |
4 1/2 "-5 1/2" |
| (2)FZ 54-14 |
4 1/2 "-5 1/2" |
| (2)FZ 54-35 |
4 1/2 "-5 1/2" |
