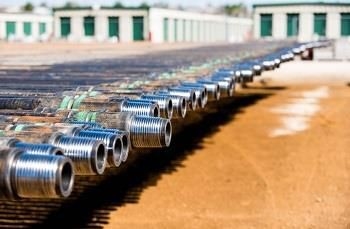

Τρυπώντας με τρυπάνι σωλήνας OCTG Ε - 75 Χ περιβλημάτων πετρελαιοφόρων περιοχών API 5DP - 95 Γ - 105 S - 135

Η διάτρυση API 5DP διοχετεύει με σωλήνες 2 3/8» σε 5 1/2» OCTG ε-75 Χ-95 γ-105 s-135

Σωλήνας τρυπανιών API 5DP

Ο σωλήνας τρυπανιών είναι κοίλη, thick-walled διοχέτευση με σωλήνες που διαβιβάζει το ρευστό διατρήσεων και τη ροπή μέσω του πηγαδιού στο κομμάτι τρυπανιών σε μια εγκατάσταση γεώτρησης διατρήσεων. Κατασκευάζεται για να αντισταθεί αυστηρή εσωτερικό και τη εξωτερική πίεση, τη διαστρέβλωση, την κάμψη, και τη δόνηση δεδομένου ότι και περιστρέφεται και ανυψώνει τη συνέλευση κατώτατων τρυπών (BHA). Ο σωλήνας τρυπανιών περνιέται κλωστή σε κάθε τέλος σε ένα τμήμα του σωλήνα καλούμενο η ένωση εργαλείων. Κατασκευάζεται, επιλέγεται, εξετάζεται, και επιθεωρείται σύμφωνα με τις τυποποιημένες προδιαγραφές όπως το αμερικανικό ίδρυμα πετρελαίου (API).

Τύποι

Οι τυποποιημένοι σωλήνες τρυπανιών είναι μακροχρόνια σωληνοειδή τμήματα του σωλήνα που αποτελούν την πλειοψηφία της σειράς τρυπανιών. Είναι χαρακτηριστικά ένα 31 πόδι μακροχρόνιο τμήμα του σωληνοειδούς σωλήνα αλλά μπορούν να είναι οπουδήποτε από 18 έως 45 πόδια στο μήκος.

Ο βαρέων βαρών σωλήνας τρυπανιών (HWDP) είναι ένας σωληνοειδής σωλήνας που προσθέτει το βάρος ή ενεργεί ως μεταβατικό κομμάτι στη σειρά τρυπανιών. Σαν μεταβατικό τμήμα της σειράς τρυπανιών, τοποθετείται μεταξύ του περιλαίμιου τρυπανιών και του τυποποιημένου σωλήνα τρυπανιών για να μειώσει τις αποτυχίες κούρασης. Σε άλλες εφαρμογές το HWDP χρησιμοποιείται ως πρόσθετο βάρος που ζυγίζει κάτω από τη σειρά τρυπανιών.

Τα περιλαίμια τρυπανιών είναι ένα συστατικό της σειράς τρυπανιών που αποτελεί μέρος BHA. Είναι παχύς-περιτοιχισμένοι, βαρύτεροι, και πιό άκαμπτοι από τους σωλήνες τρυπανιών και χρησιμοποιούνται πρώτιστα για να ζυγίσουν κάτω από το κομμάτι τρυπανιών υγραίνοντας τις δυνάμεις δόνησης και αντίκτυπου.

Βαθμοί σωλήνων τρυπανιών

Οι βαθμοί σωλήνων τρυπανιών περιλαμβάνουν τους τυποποιημένους βαθμούς API (ε-75, Χ-95, γ-105, & s-135), καθώς επίσης και τους ιδιόκτητους βαθμούς.

Σωλήνας τρυπανιών βαθμού API

Η ΠΡΟΔΙΑΓΡΑΦΉ 5DP API διευκρινίζει τους τεχνικούς όρους παράδοσης για drill-pipes χάλυβα με τις άκρες σωλήνας-σωμάτων και συγκόλληση-στις ενώσεις εργαλείων για τη χρήση στις διαδικασίες διάτρυσης και παραγωγής στο πετρέλαιο και τις φυσικές βιομηχανίες φυσικού αερίου για τρία επίπεδα προδιαγραφών προϊόντων (psl-1, psl-2 και psl-3). CP-1 διευκρινίζει το πάχος τοίχων, τη δύναμη αντίκτυπου, και τις απαιτήσεις δύναμης παραγωγής συγκεκριμένες για τον υλικό βαθμό. Τα επίπεδα PL-2/PL-3 προδιαγραφών έχουν τις πρόσθετες υποχρεωτικές απαιτήσεις.

<>

Ο σωλήνας τρυπανιών βαθμού Ε, καλούμενος ο «ήπιος» χάλυβας, εκθέτει τη χαμηλότερη δύναμη παραγωγής ανά περιοχή μονάδων με μια δύναμη παραγωγής λιγότερο από 80.000 PSI. Είναι σε θέση να αντισταθεί ένα μεγαλύτερο ποσοστό του τεντώματος ή «της πίεσης» πριν από το σπάσιμο από τους υψηλότερους βαθμούς σωλήνων τρυπανιών δύναμης. Είναι επίσης ανθεκτικότερο στη διάβρωση και το ράγισμα. Ο βαθμός Ε χρησιμοποιείται στα μέσα φρεάτια βάθους από 10.000 έως 15.000 πόδια.

Οι βαθμοί Χ-95, γ-105, και s-135 θεωρούνται υψηλής αντοχής βαθμοί. Εκθέτουν την αυξανόμενη δύναμη παραγωγής που απαιτείται για να συντηρήσει τα βαθύτερα φρεάτια.

Ιδιόκτητοι βαθμοί

Οι ιδιόκτητοι βαθμοί υπερβαίνουν συχνά τις προδιαγραφές που εκτίθενται από την ΠΡΟΔΙΑΓΡΑΦΉ 5DP API. Οι ενισχυμένες ιδιότητες απόδοσής τους αναπτύσσονται για την ξινή υπηρεσία, την κρίσιμη υπηρεσία, και άλλες καθορισμένες από το χρήστη απαιτήσεις.

Οι ξινοί βαθμοί υπηρεσιών αντιστέκονται στη διάβρωση πίεσης σουλφιδίου (SSC). SSC μπορεί να εμφανιστεί όταν το σουλφίδιο υδρογόνου είναι παρόν. Η είσοδος του υδρογόνου που συνδέεται με υψηλότερο τονίζει, χαμηλές θερμοκρασίες, χαμηλό pH, και η υψηλή περιεκτικότητα σε χλωρίδιο μειώνει την ολκιμότητα των βαθμών χάλυβα αφήνοντας τις ευαίσθητες στη διάδοση ρωγμών και την αποτυχία.

Οι κρίσιμοι βαθμοί υπηρεσιών αντιστέκονται στη διάβρωση όταν το γλυκό αέριο ή οι υψηλές συγκεντρώσεις του διοξειδίου του άνθρακα είναι παρόν. Είναι μια οικονομικώς αποδοτική εναλλακτική λύση που χρησιμοποιείται στις εφαρμογές εγχύσεων νερού.

Ταξινόμηση

Ο σωλήνας τρυπανιών κατασκευάζεται σύμφωνα με τις τυποποιημένες προδιαγραφές και προσφέρεται στα ονομαστικά μεγέθη. Οι δύο σημαντικότερες διαστατικές προδιαγραφές είναι μήκος και διάμετρος.

Μήκος

Η σειρά τρυπανιών αποτελείται από διάφορα τμήματα του σωλήνα τρυπανιών. Ο όρος «στάση» αναφέρεται σε δύο ή τρία τμήματα του σωλήνα τρυπανιών που τροφοδοτούνται το φρεάτιο άντεξαν να ολοκληρώσουν 60 έως 90 πόδια της διάτρυσης. Κάθε τμήμα του σωλήνα, καλούμενο «ένας ενιαίος», ταξινομείται από το API σε τρεις ευδιάκριτες σειρές μήκους R1, R2, ΚΑΙ R3.

Η σειρά 1 (R1) είναι πιό σύντομη στο μήκος, πιό κοινό για την ταξινόμηση της σωλήνωσης ή του περιβλήματος παραγωγής, και κυμαίνεται από 18 έως 22 πόδ.

Η σειρά 2 (R2) θεωρείται τυποποιημένο μήκος για το σωλήνα τρυπανιών και κυμαίνεται από 27 έως 31 πόδ.

Η σειρά 3 (R3) είναι κοινή στο περίβλημα και επεκτείνεται επίσης στις εφαρμογές διάτρυσης βαθιά νερών. Το αυξανόμενο μήκος μειώνει τον αριθμό ενώσεων εργαλείων σε κάθε στάση του σωλήνα τρυπανιών. Η πλάτη πτώσης που είναι που το φορτίο άσκησε σε κάθε ένωση εργαλείων είναι μεγαλύτερη αυξανόμενη ένδυση και μείωση της αναμενόμενης ζωής του σωλήνα τρυπανιών. R3 σειρές από 38 έως 45 πόδ.

Διάμετρος

Η εξωτερική διάμετρος (OD) του σωλήνα τρυπανιών προσφέρεται στα ονομαστικά μεγέθη που κυμαίνονται από 2 3/8» σε 6 5/8». Η διάμετρος του σωλήνα επιλέγεται βασισμένος στη διάμετρο γεωτρήσεων. Προκειμένου να κυκλοφορηθεί αποτελεσματικά η λάσπη διατρήσεων και να ελαχιστοποιηθούν οι απώλειες πίεσης, η αναλογία του σωλήνα τρυπανιών έξω από τη διάμετρο στη διάμετρο γεωτρήσεων πρέπει να είναι περίπου 0,6.

Ένωση εργαλείων

Κάθε τέλος του σωλήνα ενσωματώνει μια ένωση εργαλείων, και διαφοροποιείται από την αρσενική περασμένη κλωστή σύνδεση καλούμενη η «καρφίτσα» και τη θηλυκή περασμένη κλωστή σύνδεση που αναφέρεται ως «κιβώτιο». Είναι προκατασκευασμένοι και ενωμένοι στενά επάνω στο σωλήνα. Οι ενώσεις εργαλείων παρέχουν τις υψηλής αντοχής, περασμένες κλωστή συνδέσεις. Είναι υποβαλλόμενοι σε θερμοθεραπεία σε μια υψηλότερη δύναμη από το χάλυβα του σώματος σωλήνων προκειμένου να επιζηθούν οι ακαμψίες της διάτρυσης και οι πολυάριθμοι κύκλοι της σκλήρυνσης και της χαλάρωσης των νημάτων. Οι ενώσεις εργαλείων διευκρινίζονται τον κοντά ανατρεμμένο και τύπο νημάτων.

Ανατρεμμένη (τέρμα νήμα-τελών) αναφέρεται στον τοίχο της ένωσης εργαλείων στην περασμένη κλωστή σύνδεση. Ο σωλήνας τρυπανιών προσφέρεται έναν εσωτερικό που ανατρέπεται με (IU), έναν εξωτερικό που ανατρέπεται (ΕΕ), ή έναν εσωτερικός-εξωτερικό που ανατρέπεται (IEU).

IU - Σε ένα εσωτερικό αυξανόμενο πάχος κατά μήκος των εσωτερικών τοίχων αντισταθμίστε το μέταλλο που αφαιρείται στο πέρασμα κλωστής σε βελόνα με έναν ομοιόμορφο, ευθύ εξωτερικό τοίχο.

ΕΕ - Σε έναν εξωτερικό ανατρέψτε το αυξανόμενο πάχος κατά μήκος της εξωτερικής διαμέτρου της σωλήνωσης αντισταθμίζει το μέταλλο που αφαιρείται στο πέρασμα κλωστής σε βελόνα με έναν ευθύ άντεξε.

IEU - Σε ένα εσωτερικός-εξωτερικό πάχος αυξάνεται και κατά μήκος των εσωτερικών και εξωτερικών τοίχων του σωλήνα για να αντισταθμίσει το μέταλλο που αφαιρείται στο πέρασμα κλωστής σε βελόνα.

Περασμένη κλωστή σύνδεση

Οι ενώσεις εργαλείων ενσωματώνουν τις περασμένες κλωστή συνδέσεις. Περιλαμβάνουν τα τυποποιημένα νήματα API καθώς επίσης και τα ιδιόκτητα νήματα. Κάθε τύπος περασμένης κλωστή σύνδεσης διευκρινίζεται από τα νήματα ανά ίντσα (TPI) και είναι μυτερή. Οι κοινές ενώσεις εργαλείων API περιλαμβάνουν κανονικό (ΚΑΝΟΝΙΣΜΌΣ), την πλήρης-τρύπα (FH), και εσωτερικός-επίπεδος (ΕΆΝ).

Χαρακτηριστικά γνωρίσματα

• Ο Non-magnetic σωλήνας τρυπανιών χρησιμοποιείται για να απομονώσει τη μέτρηση τρυπώντας με τρυπάνι (MWD) και καταγράφοντας τρυπώντας τα εργαλεία (LWD) από τη σειρά τρυπανιών. Αυτό ελαχιστοποιεί τη σχετική ηλεκτρομαγνητική παρέμβαση και αυξάνει την ακρίβεια των κατευθυντικών ερευνών.
• Το Hardbanding ενσωματώνεται στις ενώσεις εργαλείων και το μαξιλάρι κεντρικής ένδυσης του σωλήνα τρυπανιών προκειμένου να αυξηθεί η αντίσταση γδαρσίματος.
• Τα σπειροειδή αυλάκια στην εξωτερική επιφάνεια του σωλήνα τρυπανιών μειώνουν διαφορικά να κολλήσουν και βελτιώνουν τα χαρακτηριστικά ροής της λάσπης διατρήσεων.

Πρότυπα

API RP 5A5 - αυτό το διεθνές πρότυπο διευκρινίζει τις απαιτήσεις και δίνει τις συστάσεις για την επιθεώρηση τομέων και τη δοκιμή των σωληνοειδών αγαθών χωρών πετρελαίου (OCTG). Αυτό το διεθνές πρότυπο καλύπτει τις πρακτικές και την τεχνολογία που χρησιμοποιούνται συνήθως στην επιθεώρηση τομέων εντούτοις, ορισμένες πρακτικές μπορούν επίσης να είναι κατάλληλες για τις επιθεωρήσεις μύλων.

Προδιαγραφές σωλήνων τρυπανιών:
