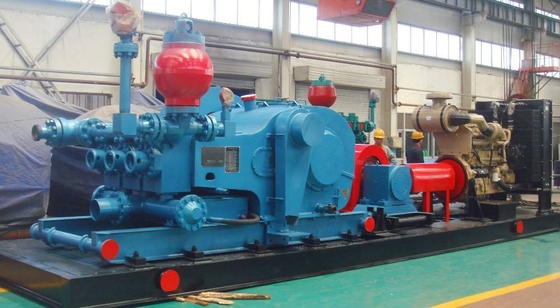

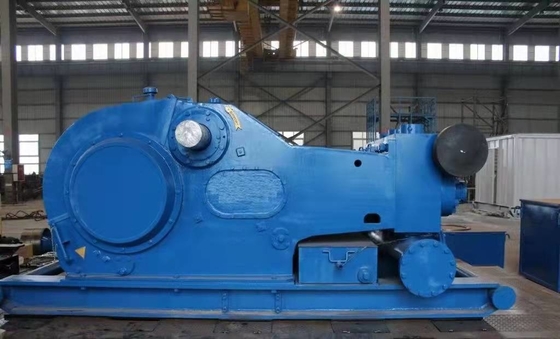

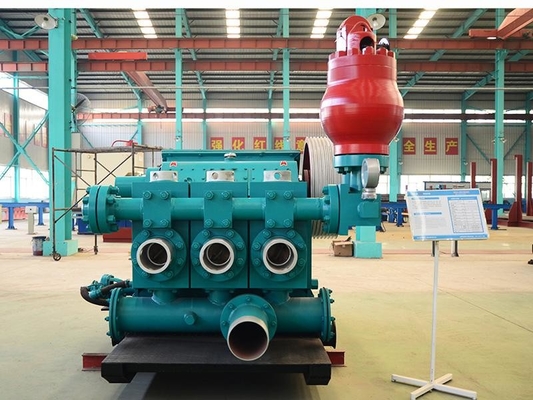

Αντλία λάσπης διατρήσεων για RS φ-1000 ιπποδύναμη 1000 αντλιών πρότυπα API 7K
Η λειτουργία της αντλίας λάσπης
Στη διάτρυση των φρεατίων πετρελαίου και φυσικού αερίου, χρησιμοποιείται στη λάσπη ρευστού διατρήσεων αντλιών για να το κάνει να κυκλοφορήσει και να ρεύσει για τον αντίκτυπο. Σύμφωνα με τη σημασία του του
η εργασία, αυτό συγκρίνεται με την καρδιά της εγκατάστασης γεώτρησης διατρήσεων.
Η κυκλοφορία λάσπης είναι μια βασική λειτουργία στην περιστροφική διαδικασία διάτρυσης, και οι κύριες λειτουργίες της είναι οι ακόλουθες:
1. Αφαιρέστε τα μοσχεύματα από το κατώτατο σημείο καλά και τα φέρτε στην επιφάνεια μέσω του δακτυλιοειδούς διαστήματος.
2. Κάνετε το κέικ λάσπης στον τοίχο φρεατίων για να αποτρέψετε τον τοίχο φρεατίων από την κατάρρευση.
3. Η ισορροπία ή ελέγχει την πίεση των στρωμάτων ελαίου, αερίου και νερού στο τρυπημένο με τρυπάνι καλά τμήμα για να αποτρέψει την έκρηξη.
4. Σύνθετο downhole καταστάσεων λαβών. Εάν το κατώτατο σημείο της ρωγμής αντιμετωπίζεται, το συνδέοντας υλικό αντλείται, και όταν κολλιέται το τρυπάνι,
το αργό πετρέλαιο και το έλαιο diesel αντλούνται για να απελευθερώσουν κολλημένο.
5. Δροσίστε το κομμάτι τρυπανιών και λαδώστε τη σειρά περιστρεφόμενων τρυπανιών.
Rs-F1000 τεχνική παράμετρος αντλιών λάσπης
| Πρότυπο αντλιών |
Rs-F1000 |
| Εκτιμημένη δύναμη εισαγωγής |
735kw (1000HP) |
| Κτύπημα |
140min-1 (140SPM) |
| Μήκος κτυπήματος |
254mm (10») |
| Αναλογία εργαλείων |
4.207:1 |
| Max.working πίεση |
34.5MPa |
| Βαλβίδα |
API#6 |
| Max.cylinder διάμετρος |
6 3/4» |
| Max.cylinder πίεση |
16.4MPa |
| Διάμετρος σωλήνων αναρρόφησης |
305mm (12») |
| Διάμετρος σωλήνων απαλλαγής |
5 1/8» φλάντζα (5000psi) |
| Διάμετρος γραναζιών |
196.9mm (7 3/4») |
| Κλειδί |
50.8×50.8 (2 " ×2») |
| Διαστάσεις (χιλ.) |
4267×2350×1862 |
| Βάρος της κύριας μηχανής |
186442kg |
| Πίνακας της σχέσης μεταξύ της απαλλαγής και της πίεσης της αντλίας λάσπης rs-F1000 |
| |
|
|
|
|
|
|
|
|
|
| Διάμετρος κυλίνδρων |
|
|
6 3/4 |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
| Πίεση απαλλαγής |
MPA |
16.4 |
17.6 |
19.1 |
20.7 |
24.6 |
29.8 |
34.5 |
| PSI |
2410 |
2725 |
3100 |
3555 |
4125 |
4840 |
5000 |
| Κτύπημα |
Δύναμη εισαγωγής |
|
Ικανότητα απαλλαγής (L/s) |
| ελάχιστος-1 |
KW |
Ιπποδύναμη |
| 140 |
735 |
1000 |
41 |
38 |
35.2 |
32.4 |
27.2 |
22.5 |
18.2 |
| 130 |
683 |
929 |
38.07 |
35.28 |
32.68 |
30.1 |
25.26 |
20.89 |
16.9 |
| 120 |
630 |
857 |
35.14 |
32.57 |
27.86 |
27.77 |
23.3 |
19.28 |
15.6 |
| 110 |
578 |
786 |
32.21 |
29.85 |
27.66 |
25.46 |
21.37 |
17.68 |
14.3 |
| 100 |
525 |
714 |
29.28 |
27.14 |
25.14 |
23.14 |
19.43 |
16.07 |
13 |
| 1 |
5.25 |
7.14 |
0,293 |
0,271 |
0,251 |
0,231 |
0,194 |
0,161 |
0,13 |
| (Μηχανική αποδοτικότητα 90%, coefficiet της πληρότητας α=100%, και της ογκομετρικής αποδοτικότητας 100%) |
|
Εμπορικό σήμα ανεφοδιασμού
BOMCO: Φ-500, Φ-800, Φ-1000, Φ-1300, Φ-1600, Φ-1600HL, Φ-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG: RS-F500, RS-F800, RS-F1000, RS-F1300, RS-F1600
LS: 3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO: Τ-500, Τ-800, Τ-1000, Τ-1600
ΠΕΤΡΕΛΑΙΟΠΗΓΗ: Α-350-PT, Α-650-PT, Α-850-PT, Α-1100-PT, Α-1400-PT, Α-1700-PT
WEATHERFORD: ΒΟΥΛΕΥΤΉΣ-5, ΒΟΥΛΕΥΤΉΣ-8, ΒΟΥΛΕΥΤΉΣ-10, ΒΟΥΛΕΥΤΉΣ-13, ΒΟΥΛΕΥΤΉΣ-16
ΕΘΝΙΚΟΣ: 7-π-50, 8-π-80, 9-π-100, 10-π-130, 12-π-160, 14-π-220, γ-250, γ-350, Κ-380, Κ-500-α, Κ-700
EMSCO: Φ-350, Φ-500, Φ-650, Φ-800, Φ-1000, FA-1300, FA-1600, ΦΒ-1300, ΦΒ-1600, FC-1600, FC-2200, FD-1000, FD-1600
GARDNER ΝΤΕΝΒΕΡ: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
